作為一項工業3D測量工具，高精度三維掃描儀的精度至關重要，這是三維掃描儀最重要的參數之一。那么，精度水平如何評判？其又是如何實現計量這一科學過程？我們本期將對此進行詳細介紹。

Part 01 高精度三維掃描儀的精度是什么？

說到3D測量工具，精度是一個繞不開的話題。那么，精度到底是什么？

精度是表示觀測值與真值的接近程度。通俗的理解就是測量的誤差。我們一般通過觀測測量誤差的大小來評估測量?jī)x器的精度情況。

我們講精度，一般有兩個概念，一個是準確度，一個是精密度。

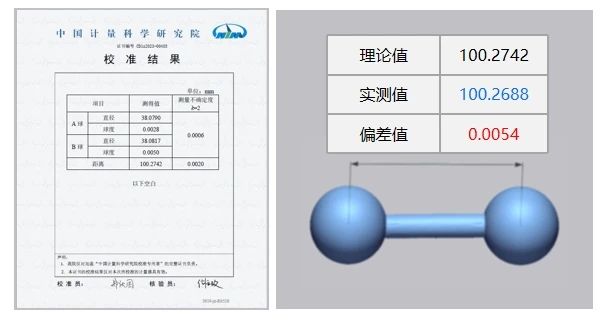

在三維掃描測量過程中，準確度就是3D模型上的測量值與實物尺寸的真值之間的偏差。舉個例子，我們要測量一個球棒，球心距真值1000mm，我們測量的結果是1000.01mm，那么這次的測量偏差就是0.01mm。這個偏差越小，表示測量結果越接近真值，就是準確度越高，反之偏差越大則表示準確度越低。

精密度的話，描述的是重復測量多次，測量值的離散程度，測量結果的一致性水平；比如我們測量一米球棒的球心距10次，多次測量的結果會有一定差異，測量結果波動越小則表示一致性強，精密度高， 波動大則表示一致性弱，測量結果不穩定。

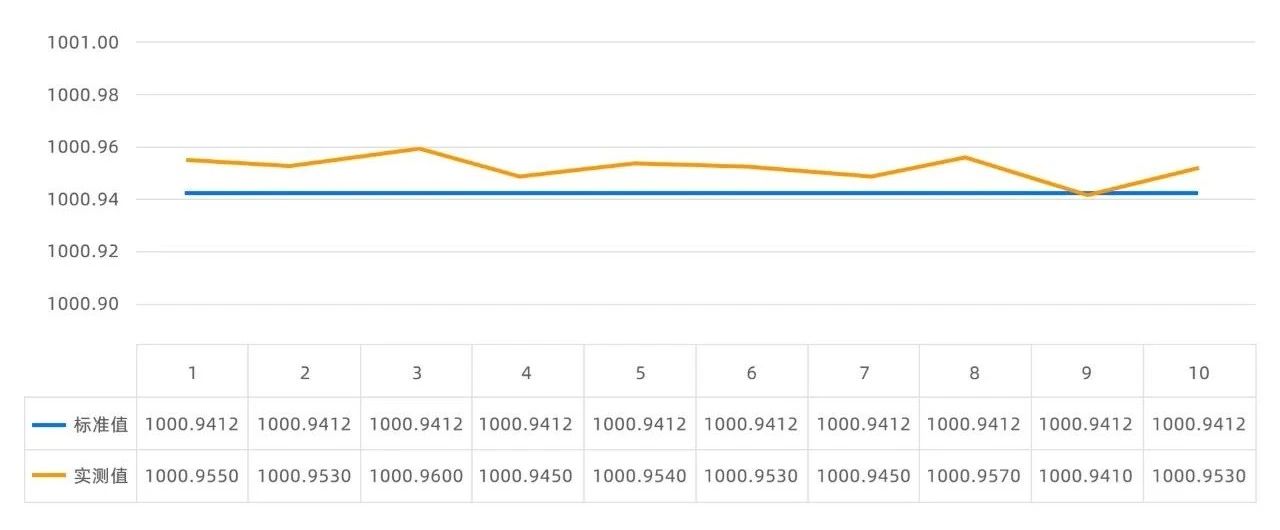

- 重復測量球棒偏差結果 -

Part 02 高精度三維掃描的精度是如何評判的？

那么，我們介紹了精度之后，可能大家會好奇，不同種類，不同品牌的三維掃描儀，其精度校準是如何做到統一的？這主要?dú)w功于我們國家專業的計量機構，他們會根據科學的方法來對測量設備進行校準。

那么三維掃描儀也是一樣，專業的計量機構，會按照國家計量技術規范JJF 1951-2021《基于結構光掃描的光學三維測量系統校準規范》來進行三維掃描儀的校準。通俗的理解就是按照統一的操作規程，來測量可溯源的標準器，通過測量偏差來評估三維掃描儀的掃描精度。

Part 03 先臨三維是如何來把控精度的？

先臨三維作為業內的頭部企業之一，在設備精度的把控上，也是從研發、生產到檢驗端，都做了大量的工作。先臨參加起草了JJF 1951-2021《基于結構光掃描的光學三維測量系統校準規范》，在精度的把控上擁有完善的規程和體系。

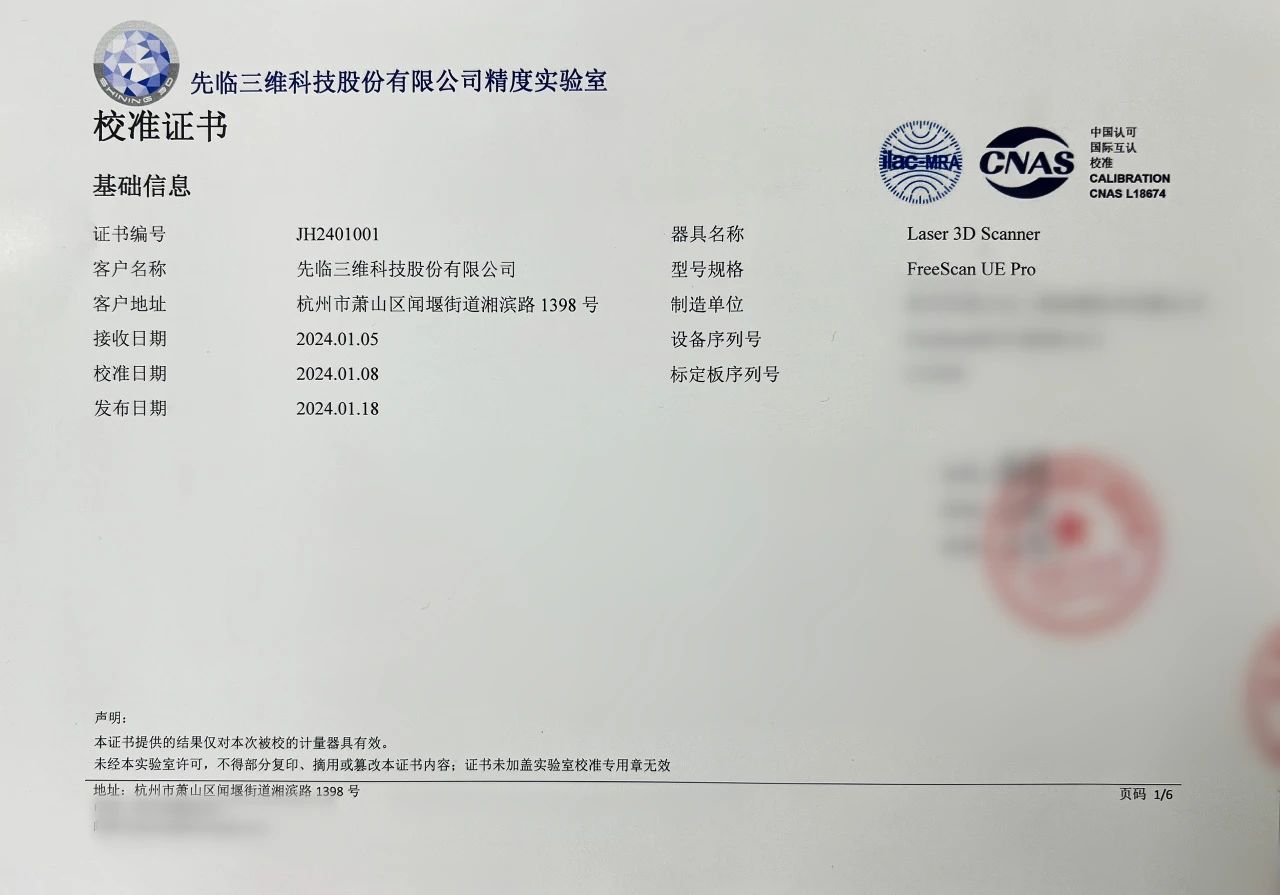

先臨三維打造了通過CNAS認可的精度實驗室，實驗室里的測量?jī)x器都是采購于行業頂級企業，標準器都經過權威計量機構可溯源校準認證。

在先臨精度實驗室內，我們的精度校準操作，也是和專業的第三方計量機構保持對齊，嚴格依據JJF 1951所規定的校準條件、校準項目/方法、校準結果的處理等，來進行三維掃描儀的精度校準，嚴格把控精度水平。
